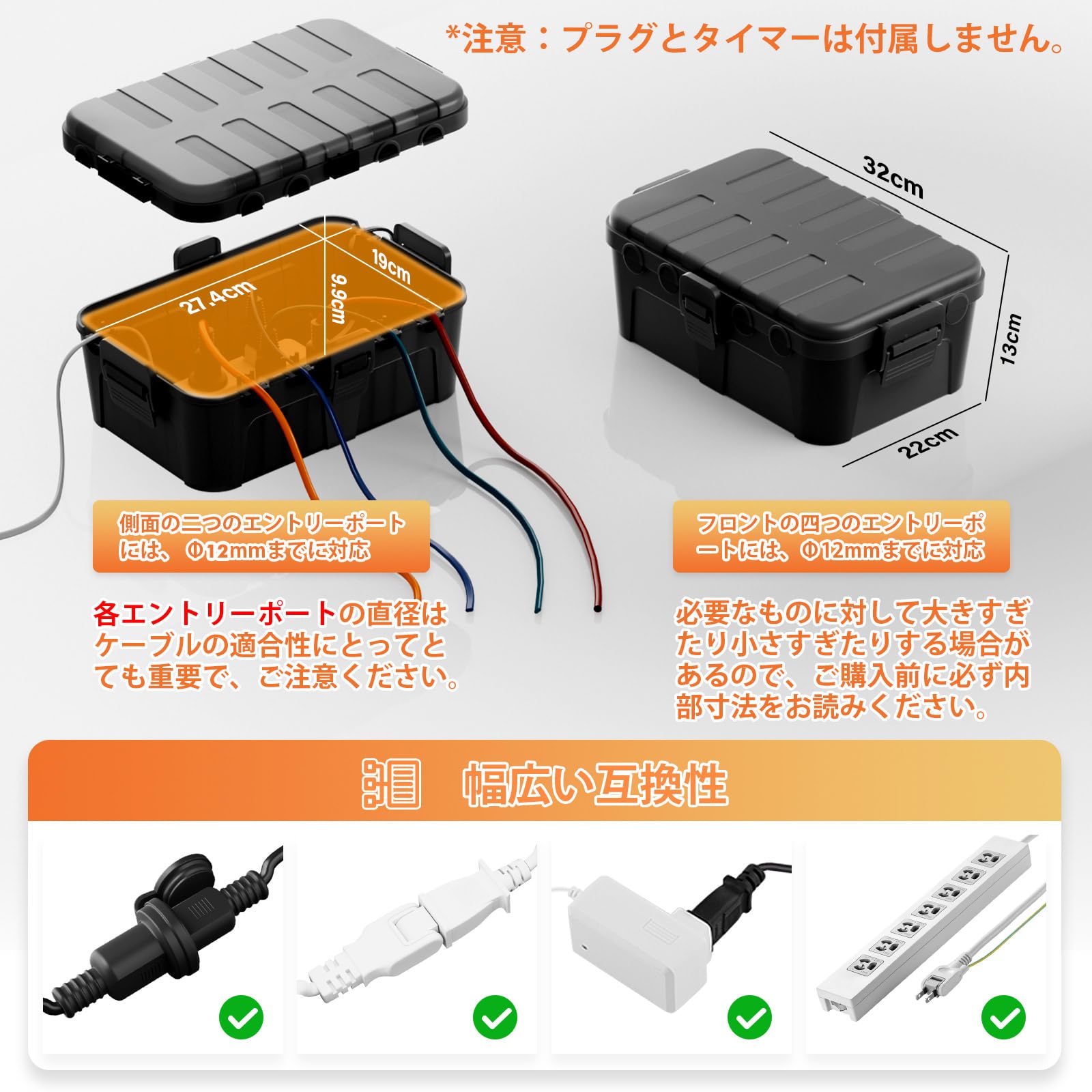

HOT ! 電源ボックス　屋外設置対応　タイマー機能付き、漏電ブレーカー付き Amazon.co.jp: 屋外電気ボックス、IP54防水電気接続ボックス耐候性延長

Amazon.co.jp: 屋外電気ボックス、IP54防水電気接続ボックス耐候性延長。漏電遮断器付BFX延長コード BFX-013KC-JP | inaba_jappy | JAPPY。Amazon | DOITOOL 電気ボックス 電源ボックス 屋外 屋内 鍵付き 壁掛け。★値下げしました。タイマー機能、漏電ブレーカー付き電源ボックスです。浄化槽ブロアー電源として家の外壁に取り付けて使用していました。設置ボックスの外側は屋外使用ですので日焼けしています。内側は綺麗です。浄化槽ブロアー電源以外にも使用用途があると思い、出品しました。屋外で使用する照明や電気製品の電源として利用できると思います。漏電ブレーカーを介して電源供給しますので、感電防止にもなると思います。★電源構成の回路図を起こしてみました（画像7参照）。※ご参考までに、動作の概略も記載しています。【仕様】・ブランド：松下電工（Panasonic）※内部の電気部品・外箱寸法：横×縦×厚み　20×30×15cm・総重量：約1.8Kg（電源コード含む）・漏電ブレーカー：AC100V,15A、感度15mA、高速型・24時間タイマー：型式TB162、AC100-200V共用、15A、停電補償型・30分タイマー：型式ADX11144、AC120V　7.5A　ソケット付き・リレースイッチ：型式AP5124K、AC100-110V　ソケット付き・電源コンセント：2口・電源コード：約170cm・取付板寸法：横×縦×厚み　14×20×1.2cm・電源回路図（タイマー回路）：結線を追って作成したものです【説明】★画像の回路では、電源コンセントブロアー1は常時電源供給されています。ブロアー2は24時間タイマーで3時に電源がONし30分タイマーで15分後にOFFします。★電源コードを接続して（画像4,6）動作確認しました。問題なく動作しました。※発送時は電源コードは取り外します（画像1）★24時間タイマーのセットピン（3組）で最大3回のON/OFFができます。★24時間タイマーではL1（L側）を制御していますが、L2（N側）も制御可能です（両切可能）。★24時間タイマーのみでリレースイッチをON/OFFさせたい場合は、L1からリレースイッチ端子13につながっているケーブルを端子9につなぎ変えます。OFFまでの時間を30分以上に設定できます（セットピンで）。★ブロアー1もタイマー動作させたい場合は、ブロアー1のライン側ケーブルをリレースイッチ4端子から6端子につなぎ変えます。★DIY等でこの電源ボックスのご活用をご検討いただければと思います。。屋外工事の必需品！『漏電遮断器付きBFX延長コード』で事故とトラブル。。TANITA アルコールチェッカー　6個セット　未開封。中古　TOSHIBA 温水洗浄便座 SCS-T160S 2024年製。【引き渡し限定】amadana スタンダードサーバー　ウォーターサーバー。ジャスミンさん専用 レコルテ自動調理器　モカブラウン。FALCON MINIボイラー&アイロン。パロマ⭐︎給湯器リモコンセット。Olive Air/充電ケースなし集音器。プリモ　聴六　助聴器。CASIO SUPER FX PLUS S2 計算機。地絡方向継電器 QHA-DG3i3 新品未使用極上品。充電式携帯型水素水生成器　ジームスシルキー。美品　ルピリーナ　プラズマイオンヘアブラシ。屋内照明光調節リモコン簡単取付2020製日本製LEDシーリングライト 2つセット。まるごと緑茶National お茶粉末器EU6820。温水洗浄・暖房便座フタカバー　トトロ　猫バス。COSORI コソリ ノンフライヤー 4.7L CAF-L501-KJP。モバイルレシートプリンター セイコー MP-B20 感熱紙3本付き Airレジ用。BRUNO　ブルーノ　オートクックポット　BOE125-IV
